快速定位電纜故障點的方法在于：首先系統判斷故障性質，然后巧妙運用現代故障測距儀器，并結合精準的聲測法進行定位，同時借助電纜路徑儀輔助，以確保在電纜發生故障時能迅速且準確地找到故障點。

故障性質診斷

在著手查找故障點之前，必須先確定電纜故障的性質。這通常借助絕緣電阻表（兆歐表）來完成。若絕緣電阻趨近于零，極有可能是短路故障；若絕緣電阻無窮大，則大概率為開路故障；而當絕緣電阻處于某一數值但低于正常范圍時，一般屬于高阻故障。例如，一條常見的 10kV 電力電纜，正常絕緣電阻值應在數百兆歐以上，若測量值僅為幾兆歐甚至更低，便可初步判定為低阻故障，后續便可針對性地選用適宜低阻故障的定位手段。

智能電纜故障測距

① 低壓脈沖反射法（適用于低阻和開路故障）

◆ 原理剖析

此方法通過向電纜發射一個低壓脈沖信號。當該脈沖在電纜中傳輸并遭遇故障點（如開路處或短路處）時，會產生反射波。儀器會精準記錄發射脈沖與反射脈沖之間的時間差。由于不同類型電纜的波速是已知的（例如交聯聚乙烯電纜波速約為 172m/μs），依據公式（其中為故障點到測試端的距離，為電纜波速，為時間差），即可計算出故障點與測試端的距離。

◆ 操作流程

首先，將故障測距儀的測試線妥善連接至電纜的一端，同時依據故障類型，確保電纜另一端處于相應的開路或短路狀態。例如，若是檢測開路故障，電纜另一端應開路；若是檢測短路故障，電纜另一端則需短路。接著，啟動儀器發送脈沖，密切觀察儀器所顯示的反射波形以及時間差數據。假設時間差，電纜波速，那么故障點距離測試端的距離。

② 脈沖電流法（適用于高阻故障）

◆ 原理探究

向故障電纜施加高壓脈沖，促使故障點產生放電現象，從而形成脈沖電流。通過在電纜周圍設置磁場傳感器（常見的如羅戈夫斯基線圈），檢測脈沖電流所引發的磁場變化，進而確定脈沖電流的傳播時間，最終依據相關參數計算出故障點的位置。

◆ 操作要點

使用脈沖電流發生器與電纜正確連接，將磁場傳感器環繞在電纜周圍。當對電纜施加高壓脈沖致使故障點放電時，磁場傳感器會即時檢測到脈沖電流產生的磁場變化。隨后，根據傳感器接收到信號的時間以及電纜波速等參數，按照特定公式計算故障點距離。

聲測法精準定位（適用于高阻和閃絡故障）

◆ 原理闡述

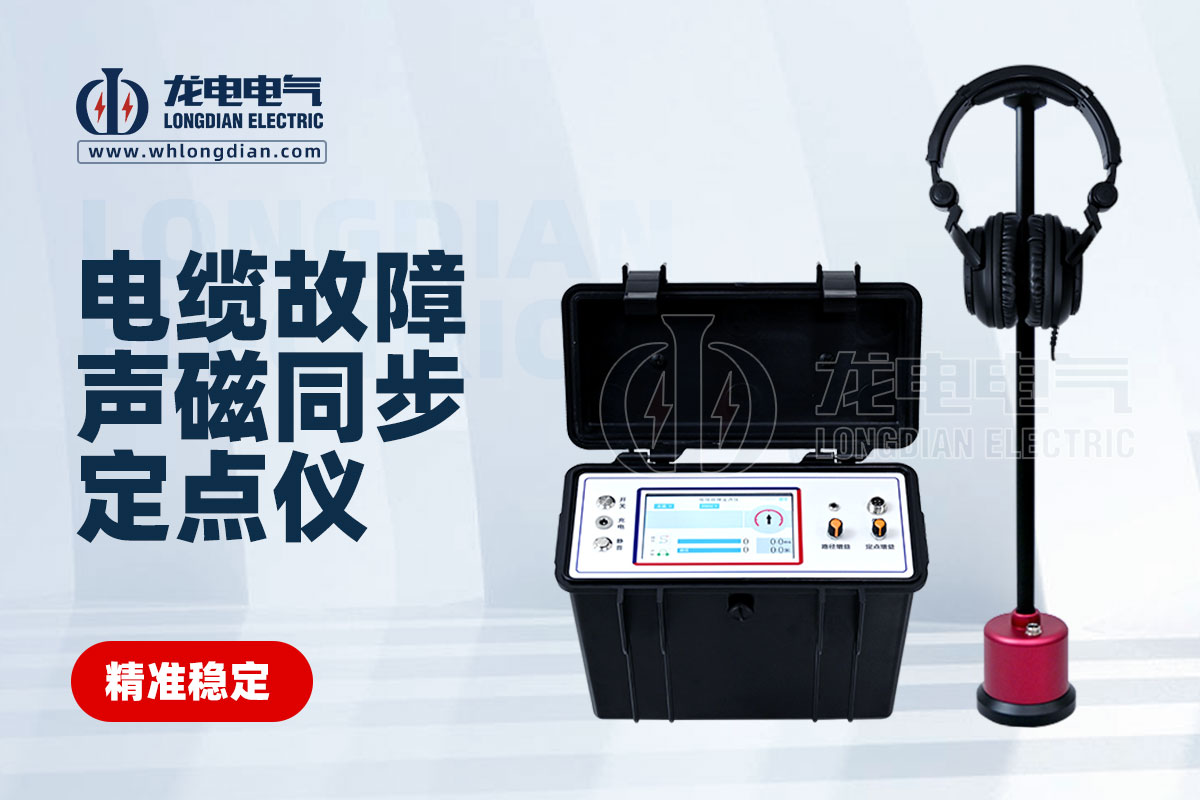

對電纜施加沖擊高壓，促使故障點發生放電，而放電過程會產生聲音信號。利用拾音器等專業聲音檢測設備在地面或電纜附近進行聲音檢測，依據聲音的強弱程度以及傳播方向來鎖定故障點的大致方位。

◆ 操作步驟

先將沖擊高壓發生器與電纜故障相妥善連接，然后對電纜施加沖擊電壓。在電纜可能的敷設區域，手持帶有長桿的拾音器沿著電纜路徑逐步移動，仔細監聽聲音。通常情況下，聲音最為響亮的地方即為故障點的附近區域。為提高定位精準度，可在多個不同位置進行反復測量，并充分結合電纜走向圖等相關資料進行綜合判斷。

電纜路徑儀輔助追蹤

在定位故障點的過程中，明確電纜的路徑是不可或缺的環節。電纜路徑儀能夠有效協助快速確定電纜的敷設路徑。其工作原理是向電纜施加特定頻率的信號，然后利用接收裝置沿著地面追蹤該信號，從而確定電纜的走向。在實際操作時，將信號發生器連接到電纜一端并開啟，操作人員手持接收裝置沿著可能的路線進行探測。當接收裝置顯示信號最強時，該位置即為電纜所在之處。如此一來，在確定故障點位置時，能夠沿著已清晰明確的電纜路徑進行檢測，有效避免盲目探尋，極大地提高了定位效率。
