接地電阻測試儀是電力系統中不可或缺的測試設備，用于測量接地系統的電阻值。隨著科技的發展，接地電阻測試儀的種類也越來越多樣化，每種儀器都有其獨特的特點和適用范圍。

按測量原理分類

• 四線法接地電阻測試儀：

• 原理： 采用四根測試線，通過注入電流和測量電壓降來計算接地電阻。

• 特點： 測量精度高，抗干擾能力強，適用于各種接地系統的測量。

• 應用： 廣泛應用于電力系統、通信基站、工業企業等。

• 三線法接地電阻測試儀：

• 原理： 采用三根測試線，測量精度稍低于四線法。

• 特點： 結構簡單，操作方便，成本較低。

• 應用： 主要用于對精度要求不高的場合。

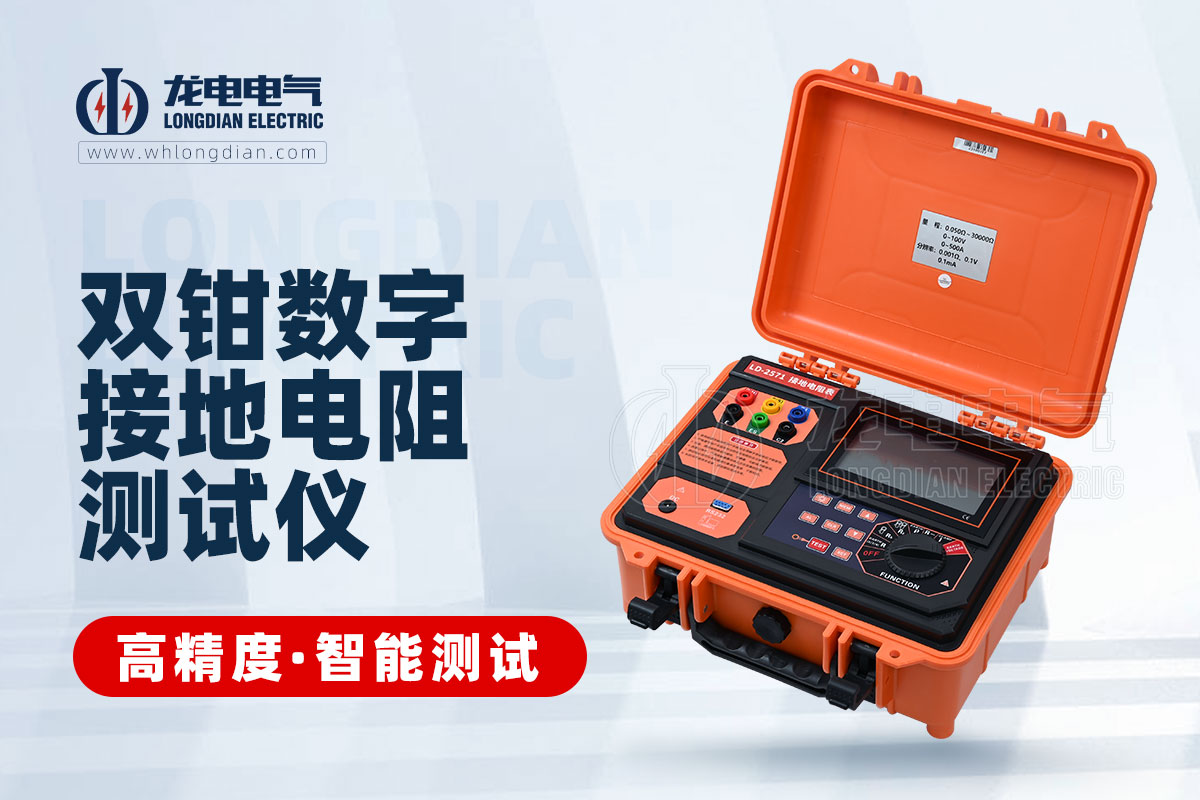

• 鉗形接地電阻測試儀：

• 原理： 通過鉗形夾住接地線，利用電磁感應原理測量接地電阻。

• 特點： 無需斷開接地線，操作方便快捷，適合在線測量。

• 應用： 適用于對運行中的設備進行接地電阻測量。

• 大地網接地電阻測試儀：

• 原理： 采用多個測試點，測量大地網的接地電阻、跨步電壓、接觸電壓等參數。

• 特點： 功能強大，適用于大型接地網的測試。

• 應用： 主要用于電力系統、變電站等大型接地系統的測試。

按功能分類

• 普通型接地電阻測試儀： 主要用于測量接地電阻值。

• 多功能接地電阻測試儀： 除測量接地電阻外，還可以測量土壤電阻率、接地電位等參數。

• 智能型接地電阻測試儀： 具有數據存儲、打印、藍牙傳輸?shù)裙δ埽奖銛?shù)據管理和分析。
