如何正確的使用電纜故障測試儀,快速、準確的查找電纜故障,一直困擾著大家。長期以來,都是憑著經驗判斷查找故障,剛入手的操作人員無法查找電纜故障。我公司十幾年的工作經驗積累,對電纜故障測試儀進行不斷的升級改造,推出這款操作簡便,判距準確的電纜故障測試儀。
在查找故障之前,首先我們要向工作人員詳細了解電纜的情況,例如相鄰的電纜是否帶電在運行,電纜的絕緣情況,判斷是高阻還是低阻故障等。

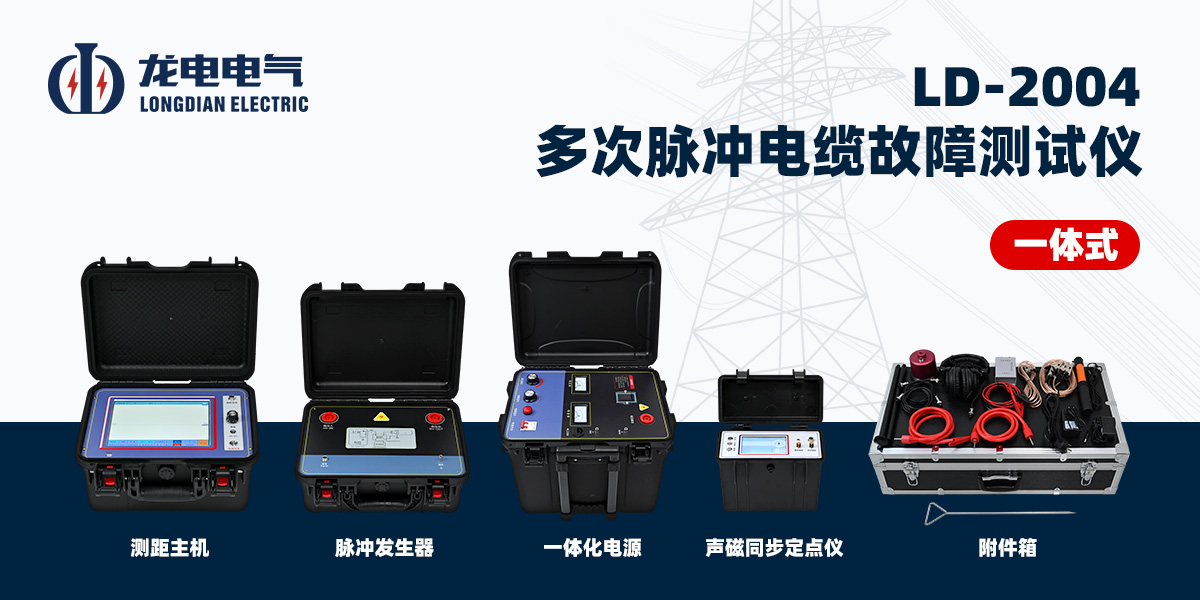

電纜故障測試儀由三大部分組成。
1、測距主機;
2、故障定點;
3、高壓脈沖發生器以及相關的附件。
測距儀有兩種方法測量故障:
一、使用低壓脈沖法:紅色的夾子接在故障相,黑色的夾子接在正常相或接地的鎧上。先測量故障相數據保存,再測量正常相數據保存,調出進行波形對比。如果是開路或小于100歐的低阻故障,通過波形對,就能發現故障點位置。如果是高阻故障,只能測出電纜的總長。
⑴、設置采樣方式:脈沖法
⑵、設置電纜長度:在50m至60Km之間選擇合適的長度。
⑶、設置電纜波速:內置4種常見的,如果有特殊的就直接輸入波速。
⑷、設置好之后,點擊啟動按鍵進行測試。電纜長度自動計算,也可以左右鍵進行細調計算長度。
二、高壓閃絡法:用高壓脈沖發生器去擊穿故障點,讓故障點放電,發出有節奏的放電聲音,放電節奏最好保持在3-5秒放一次電。高壓脈沖發生器有兩款,一款是分體式的,由控制箱、升壓部分、高壓電容、球隙組成。另一款就是將控制、升壓、電容和球隙集成在一起。今天我們使用的是一體式高壓發生器。以一體式高壓發生器作為例子進行演示。使用高壓脈沖發生器一定要注意人身安全,嚴格按以下步驟進行操作。
1、接地線:除了故障相接高壓輸出外,正常相和鎧都要接地,高壓脈沖發生器上面有兩個地,一個是高壓地,另一個設備地。高壓地打地樁單獨接,地樁接地一定要良好,深度在50厘米左右,如果土壤太干燥就要澆水。設備地接到鎧上面的地。故障相懸空接紅色的高壓輸出線,與正常相及四周保持20厘米以上的安全距離。
2、放電棒的地線接在鎧上面。
3、電纜的另一端也要檢查,電纜和設備之間的連接拆除懸空,保持20厘米以上的安全的距離,鎧接地。
4、測距儀和采樣盒連接好,采樣盒和高壓地線平行的擺放在一起,間隔3厘米左右,根據采樣信號進行間距調節,獲取可分析的磁波形。如果采樣波形有,不是一個完整的波形,有兩種原因,一是高阻故障未擊穿故障點,不能產生回波。二是接地不良雖有回波但是不明顯,我們要一一排除解決。
5、接好測試線后,我們開始升壓進行閃絡測距。
⑴、檢查升壓調節旋鈕是否處在起始位置
⑵、將球隙間隙調至2-3mm左右
⑶、打開電源開關,調節旋鈕進行緩慢升壓,察看設備的電壓和電流表,直到放電,放電頻率保持3-5秒放一次。
如果電壓只升了幾千伏就升不起來了,而電流表在慢慢升高,正常的電流在2-3A左右,如果達到3A以上,這時我們要停止升壓,把球隙間距適當調大一點。如果電流降不下來,我們要關閉電源,用放電棒放電之后,再查看球隙的間隙是否正常。
還有一種現象,電壓升到了15KV左右,還是不放電,這時要把球隙的間距適當的調小。
⑷、高壓脈沖發生器開始放電了,我們要打開測距儀,進行閃絡采樣分析故障距離。
首先設置采樣方式:閃絡法
然后點擊“啟動”按鍵進行測量,每閃絡一次,波形自動刷新一次。如果每閃絡一次波形幅值變化比較小,不明顯,這時要調整測距儀的增益旋鈕,增強采樣信號。波形正常情況下是峰值是尖峰,如果尖峰變成方波了,表示增益調的過大,要適當的減小。如果波形還是不明顯,我們要適當調整取樣盒和高壓地線之間的間距。
對于部分高阻故障, 不易擊穿形成閃絡性放電, 第一次反射波形往往會有延時, 測試距離偏大, 所以就用后面幾個波形定光標確定故障距離。 對于難于分析的測試波形, 只要后面的波形有規律, 波形間距離基本相等, 就不用管前面的波形, 直接用后面的波形定光標確定故障距離。
